室外無線網橋三部曲之『安裝』

室外無線網橋的安裝原則

1.無線網橋點對點方案兩端對準，點對多點的方案注意網橋角度范圍，不要超過中心點最大角度。安裝時兩端可視無遮擋

2. 同安裝位置兩個及以上中心端安裝在一起的時候，相互之間安裝距離錯開1米以上，10公里以上的網橋要安裝距離要錯開2米以上（距離錯開越遠，相互之間的干擾越小）。

3.兩個及以上中心端安裝在一起的時候， 相互之間頻率錯開100MHz以上。

外置天線面板式網橋安裝

在常見室外無線網橋中，DS-3WF03A、DS-3WF05A-5AC、DS-3WF20A-5AC三款網橋帶有外置的天線面板，需要單獨安裝。

外置天線網橋的安裝，以DS-3WF03A/DS-3WF05A-5AC的為例

裝箱清單

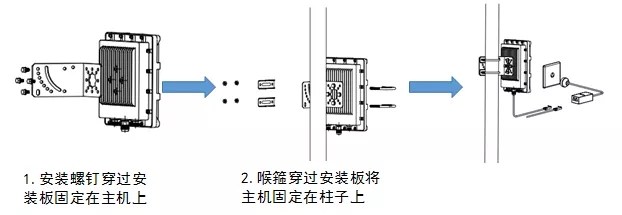

安裝步驟

 DS-3WF20A-5AC網橋的安裝和DS-3WF03A/DS-3WF05A-5AC的安裝方法類似。

無外置天線網橋安裝

無外置天線網橋的安裝，以DS-3WF03C/DS-3WF05C-5AC的為

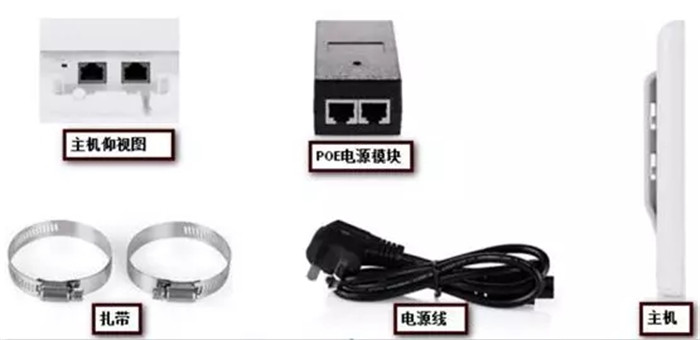

DS-3WF03C裝箱清單

DS-3WF03C安裝步驟

DS-3WF05C-5AC裝箱清單

DS-3WF05C-5AC 安裝步驟

 DS-3WF10A-5AC與 DS-3WF15A網橋的安裝和DS-3WF05C-5AC的安裝類似。

下面是無線網橋現場安裝圖

正確的安裝方式及部分型號安裝示例

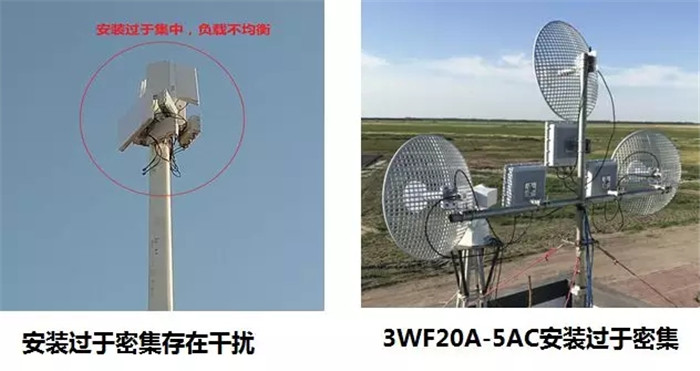

錯誤的安裝方式如下：
